DC·SJ101
DC·SJ1O1 符合GB/T5293-1999 GB/T12470-90相當(dāng)于AWS-A5·17 F7A4-EH14
說明：
DC·SJ1O1是引進Oerlikon公司配方生產(chǎn)的氟堿型燒結(jié)焊劑，堿度約為1.8，粒度為10-60目（2.0-0.3mm）。為淺灰色圓形顆粒，采用交直流電源焊接，直流時反接電源，本焊劑具有脫硫、脫磷能力、抗銹能力強的特點， 工藝性能優(yōu)良，脫渣容易，成型美觀。在深坡口窄間隙內(nèi)也脫渣容易。焊縫金屬塑性、韌性好，擴散氫含量低，具有較好的抗冷、熱裂性能。
用途：
配合不同的焊絲H08A、H08MnA、H08Mn2MoA可使用于低碳鋼及低合金鋼、細晶粒鋼、鍋爐壓力容器。船體結(jié)構(gòu)、16Mn鋼結(jié)構(gòu)的焊接，也可用與X52、X60、X65級管線鋼的快速焊接，可進行不同強度級別高強鋼厚壁結(jié)構(gòu)的焊接。也可用于多絲埋弧焊，特別適用于大直徑容器的雙面單道焊，是螺旋焊管專用燒結(jié)焊劑。

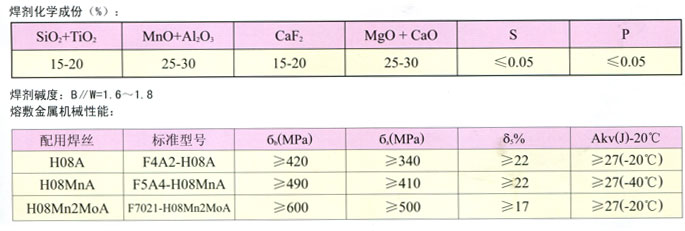

注意事項：
1、焊接前須清除焊接表面油污、水份、鐵銹等雜質(zhì)。
2、焊接前焊劑須經(jīng)250-300℃烘焙2小時。
DC·SJ101 2012-6-13 本文被閱讀 7368 次
